近日，彭海琳教授团队利用等离子体辅助化学气相沉积（PECVD）法，直接在铝箔上生长多层石墨烯薄膜作为保护层，并证明了其在LiPF₆和LiTFSI基电解液中，能有效地改善铝箔集流体的抗腐蚀性能。文章对比了普通铝箔（PA）和石墨烯保护的铝箔（GA）分别作为LiMn₂O₄（LMO）正极的集流体时的电化学性能，发现在0.5 C、950 h的循环充放电后，使用石墨烯保护的铝箔作为集流体的LMO容量保持率达91%，明显优于普通铝箔（75%）。另外，使用石墨烯保护的铝集流体后，LMO的自放电被抑制，其倍率性能也得到改善。使用石墨烯保护集流体的策略，不仅有助于改善锂离子电池的长期循环稳定性，还有望用于下一代的高电压（5 V）锂离子电池体系。相关成果发表在《先进材料》杂志上。

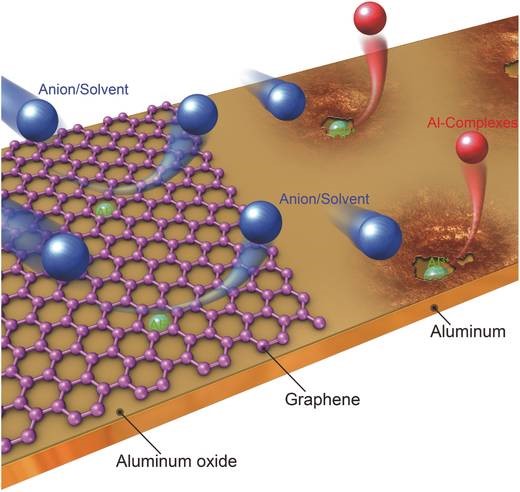

石墨烯抗腐蚀原理示意图
